Plaatvormen en voegpatronen

  • 18 november 2021
CROW Kennisplatform

Voordat de benodigde dikte van de betonverharding wordt berekend, worden de plaatvorm en het voegenpatroon bepaald. De plaatbreedte bedraagt evenals de plaatlengte 4,0 m. Het bovenaanzicht van de betonweg met de locatie van de koppelstaven en de deuvels is aangegeven in figuur 42.

D3001_figuur 42.jpg

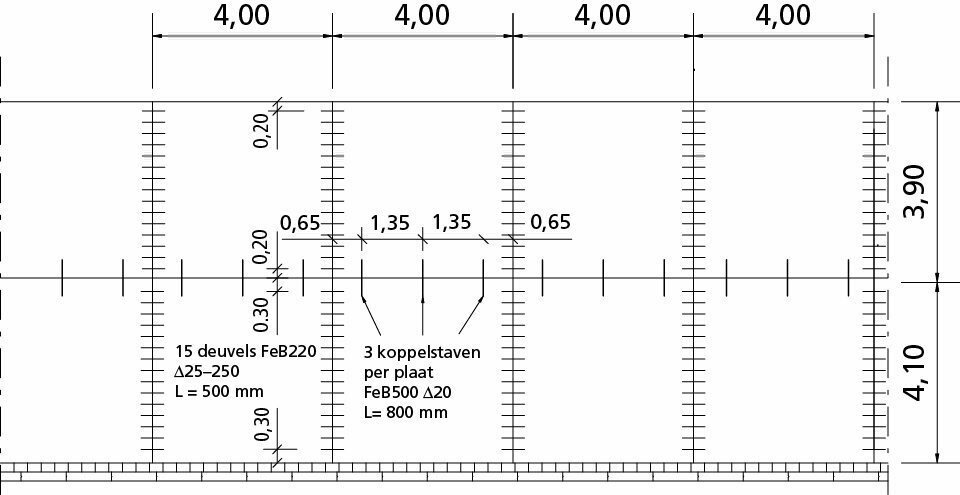

Figuur 42. Bovenaanzicht verharding met voegenpatroon en locatie koppelstaven en deuvels
